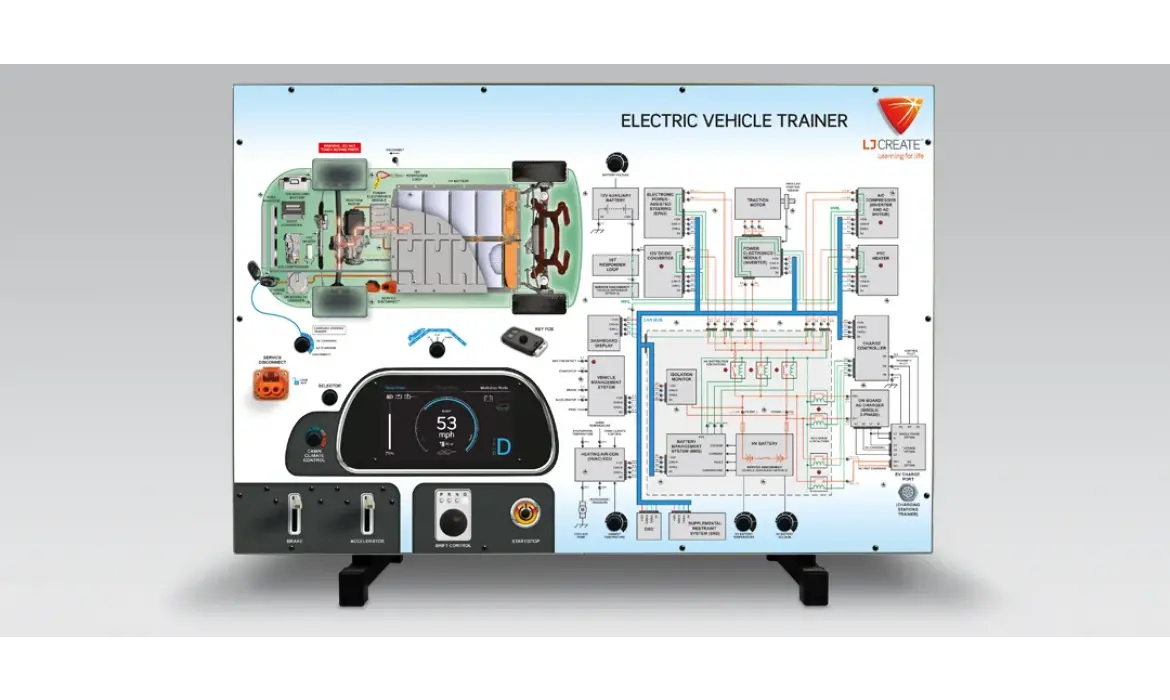

Elektrikli Araç Sistemleri Panel Eğitimi

“Electric Vehicle Systems Panel Trainer”, Hibrit ve Elektrikli Araçlara yönelik yeni eğitim kaynaklarımızın bir parçasıdır. Bu panel, öğrencilerin tipik bir elektrikli aracın elektrik sistemini simülasyon aracılığıyla öğrenmesine, çalıştırmasına ve arıza tespiti yapmasına olanak tanır.

Panel Özellikleri

Mekanik ve elektrik akışı simülasyonu: Panel, sistemin nasıl çalıştığını gösteren güç akışını taklit eder, ayrıca 12 V ve yüksek voltaj sistemleri ile CAN veri yolu entegrasyonunu içerir.
Güvenli gerilim test noktaları: Devreleri incelemek için düşük voltajlı test noktaları sunar .
Hata ekleme seçeneği: Gerçek dünya arızalarını simüle etmek için değiştirilebilir hata noktaları içerir .
Rejeneratif frenleme gösterimi: Güç akışı taklidi yoluyla bu etkileri analiz etme imkânı sunar .
Yerleşik tanılama ekranı: Akıllı ekrandan OBD II tarzı tanılama sistemi mevcuttur .
AC ve hızlı DC şarj simülasyonu: Şarj işlemleri gerçekçi bir şekilde taklit edilir.

Tipik Uygulamalı Görevler

Elektrikli araç sistemleri ve bileşenleri
Pratik EV sistemleri
Yüksek ve düşük voltaj sistemleri
İlk müdahale döngüsü ve servis kesici
Arıza teşhisi:
- Sistem başlatma
- CAN-Bus
- HVAC sistemi
- Şarj devreleri

Teknik ve Eğitim Detayları

LAB Midwest'ten alınan bilgilere göre eğitim kitinin bileşenleri arasında şunlar bulunur :

Elektrikli sistem paneli
Multimedya eğitim materyalleri ve simülasyon yazılımı
Dijital müfettiş (multimetre)
Duvar montaj aparatları ve test desteği

Panelin üst kısmında hız, devir (RPM), ECO göstergesi, sıcaklık ekranları vardır; pedal seti (gaz/birleştirme) ve vites düğmeleri/kumandaları yer alır. HVAC sistemini, akü soğutma/sıcaklık kontrolünü gerçek zamanlı simüle eder. Ayrıca 12 V ve HV devreler CAN veri yolu aracılığıyla entegredir.
